Liema parametri tal-modulu tal-lejżer huma ġeneralment relatati mal-allinjament bil-lejżer?

Il-kollimazzjoni bil-lejżer tiddeskrivi prinċipalment l-angolu tal-paralleliżmu u d-diverġenza tar-raġġ tal-lejżer. Raġġ tal-lejżer ideali għandu jkollu paralleliżmu perfett, jiġifieri, id-dawl f'kull punt fuq is-sezzjoni trasversali tar-raġġ jibqa 'parallel waqt il-propagazzjoni.

Madankollu, fil-prattika, minħabba fatturi bħall-karatteristiċi tas-sors tad-dawl tal-lejżer, l-imperfezzjoni tal-komponenti ottiċi, u l-influwenza tal-mezz ta 'trasmissjoni, ir-raġġ tal-lejżer se jkollu ċertu grad ta' diverġenza, u l-angolu ta 'diverġenza huwa kwantità fiżika użata biex tikkwantifika l-grad ta' diverġenza. Iktar ma jkun żgħir l-angolu ta 'diverġenza, aħjar ikun il-paralleliżmu tar-raġġ tal-lejżer u iktar ikun għoli l-kollimazzjoni; Bil-maqlub, iktar ikun kbir l-angolu ta 'diverġenza, inqas tkun il-kollimazzjoni.

Parametri ewlenin tal-modulu tal-lejżer li jaffettwaw il-kolimazzjoni tal-lejżer
I. Parametri tad-dijodu tal-lejżer (LD)
Daqs ①emitter
Prinċipju: L-emittent huwa l-pożizzjoni tal-bidu tal-emissjoni tad-dawl tal-lejżer, u d-daqs tiegħu għandu effett sinifikanti fuq il-karatteristiċi ta 'diverġenza tar-raġġ tal-lejżer. Emittent iżgħar ifisser li l-enerġija tar-raġġ tal-lejżer hija aktar ikkonċentrata fl-istadju inizjali, u huwa iktar faċli li jinżamm paralleliżmu tajjeb matul il-proċess ta 'propagazzjoni sussegwenti, li jwassal biex tinkiseb kollimazzjoni għolja.
Eżempju: F'xi applikazzjonijiet ta 'proċessar bil-lejżer ta' preċiżjoni għolja, bħal litografija semikondutturi, dijodi tal-lejżer b'emittenti estremament żgħar huma meħtieġa biex jipproduċu raġġi tal-lejżer ħafna kollimati, u b'hekk jiksbu proċessar preċiż ta 'strutturi ċkejkna.
② Assi u angoli ta 'diverġenza tal-assi bil-mod
Prinċipju: Ir-raġġ tal-lejżer emess mid-dijodu tal-lejżer għandu angoli differenti ta 'diverġenza fid-direzzjoni perpendikulari mal-pjan tal-ġonta (assi mgħaġġel) u fid-direzzjoni parallela mal-pjan tal-ġonta (assi bil-mod). Din id-differenza inerenti fl-angoli ta 'diverġenza se ġġib sfidi għad-disinn tal-kollimazzjoni, għaliex sabiex tinkiseb kollimazzjoni għolja, hemm bżonn li jsiru kollimazzjoni għolja, aġġustamenti separati u kumpens għall-karatteristiċi ta' diverġenza ta 'assi differenti.
Eżempju: Meta tfassal modulu tad-dijodu tal-lejżer, huma meħtieġa disinji ottiċi speċjali, bħall-użu ta 'lentijiet ċilindriċi b'tulijiet fokali differenti biex jikkombinaw ir-raġġi fid-direzzjonijiet tal-assi veloċi u bil-mod rispettivament, sabiex jingħelbu l-impatt ta' din id-differenza fl-angolu ta 'diverġenza.
2. Parametri tal-Komponent Ottiku

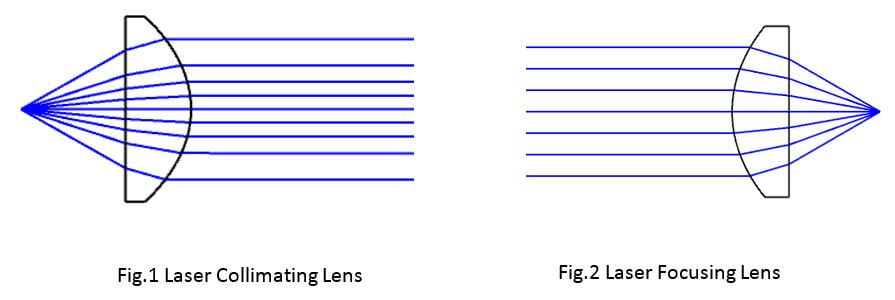

① Tul fokali u apertura numerika (NA) ta 'lenti kollimanti
Prinċipju: It-tul fokali tal-lenti kollimanti jiddetermina l-grad ta 'fokus tar-raġġ wara li tgħaddi mil-lenti. Lenti ta 'tul fokali qasir tista' tiffoka r-raġġ f'distanza iqsar, sabiex ir-raġġ jilħaq l-istat kollimat aktar malajr; Filwaqt li lenti twila ta 'tul fokali tista' żżomm ir-raġġ diverġenti relattivament uniformi f'distanza itwal, li hija adattata għal xi xenarji ta 'applikazzjoni b'rekwiżiti aktar laxki fuq diverġenza tar-raġġ. L-apertura numerika tirrifletti l-abbiltà tal-lenti li tiġbor ir-raġġ. Iktar ma tkun kbira l-apertura numerika, iktar tkun għolja l-effiċjenza tal-lenti fil-ġbir tar-raġġ, iżda tista 'wkoll tintroduċi aktar aberrazzjonijiet u taffettwa l-kollimazzjoni.
Eżempju: Fil-komunikazzjoni tal-fibra ottika, sabiex tkun koppja b'mod effiċjenti r-raġġ tal-lejżer fil-fibra ottika, lenti b'tul fokali qasir u apertura numerika kbira hija ġeneralment użata biex tikkombina r-raġġ tal-lejżer biex ittejjeb l-effiċjenza tal-akkoppjar. Madankollu, f'xi applikazzjonijiet għall-ipproċessar bil-lejżer b'rekwiżiti estremament għoljin għall-allinjament, lentijiet b'tul fokali twil u apertura numerika żgħira jistgħu jintgħażlu biex tiżgura l-kollimazzjoni tar-raġġ.
Aberrazzjoni tal-lenti (aberrazzjoni sferika, koma, eċċ.)
Prinċipju: L-aberrazzjoni tal-lenti hija fenomenu ta 'distorsjoni tar-raġġ ikkawżat minn disinn ottiku imperfett u manifattura tal-lenti. L-aberrazzjoni sferika tikkawża li r-raġġ jiffoka f'pożizzjonijiet differenti wara li jgħaddi mil-lenti, li jifforma aberrazzjoni sferika; Il-koma tikkawża li r-raġġ jinbidel fid-direzzjoni tal-propagazzjoni, li jifforma distorsjoni f'forma ta 'kometa. Dawn l-aberrazzjonijiet inaqqsu l-kollimazzjoni tar-raġġ tal-lejżer u jaffettwaw il-prestazzjoni tas-sistema tal-lejżer.
Eżempju: F'sistema ta 'immaġini bil-lejżer ta' kwalità għolja, lenti asferika ddisinjata apposta hija meħtieġa biex tikkoreġi l-aberrazzjoni biex ittejjeb iċ-ċarezza tal-immaġni u l-kollimazzjoni tar-raġġ tal-lejżer.

3. It-tul ta 'mewġa tal-lejżer
① Relazzjoni bejn it-tul ta 'mewġa u l-limitu ta' diffrazzjoni
Prinċipju: Skond it-teorija tad-diffrazzjoni, ir-raġġ tal-lejżer se jfixkel waqt il-propagazzjoni, u l-limitu ta 'diffrazzjoni huwa relatat mill-qrib mat-tul ta' mewġa tal-laser. Iktar ma tkun iqsar it-tul ta 'mewġa, inqas ovvju l-fenomenu ta' diffrazzjoni, u iktar ikun faċli li r-raġġ tal-lejżer jikseb angolu żgħir ta 'diverġenza, u b'hekk itejjeb il-kollimazzjoni. Għalhekk, minħabba t-tul ta 'mewġa iqsar tagħha, il-lejżer UV huwa aktar faċli biex jinkiseb angolu żgħir ta' diverġenza u għandu kollimazzjoni ogħla minn dawl viżibbli u laser infra-aħmar.
Eżempju: Fi proċessi ta 'litografija ta' preċiżjoni għolja, il-lejżers UV spiss jintużaw bħala sorsi ħfief biex jinkisbu wisa 'tal-linja iżgħar u riżoluzzjonijiet ogħla. Dan minħabba li t-tul ta 'mewġa qasir tal-lejżers UV jippermettilhom jipproduċu travi b'kolimazzjoni ogħla, u b'hekk jiksbu inċiżjoni ta' disinn ifjen fuq wejfers tas-silikon.

4. Disinn tal-istruttura tal-modulu
① Eżattezza tal-assemblaġġ mekkaniku
Prinċipju: Id-devjazzjoni tal-koassjalità bejn id-dijodu tal-lejżer u l-lenti se tikkawża li r-raġġ tal-lejżer jinbidel u jegħleb waqt il-propagazzjoni, u b'hekk tnaqqas il-kollimazzjoni. Għalhekk, matul il-proċess tal-immuntar tal-modulu tal-lejżer, l-eżattezza tal-koassjalità tad-dijodu tal-lejżer u l-lenti għandha tkun assigurata biex tiżgura li r-raġġ tal-lejżer jista 'jgħaddi mill-lenti b'mod normali u jiġi kollimat.
Eżempju: F'tagħmir tal-lejżer high-end, l-użu ta 'proċessi ta' assemblaġġ mekkaniku preċiż u mekkaniżmi ta 'aġġustament jista' jikkontrolla d-devjazzjoni ta 'koassjalità bejn id-dijodu tal-lejżer u l-lenti f'firxa żgħira ħafna, u b'hekk ittejjeb il-kollimazzjoni tar-raġġ tal-lejżer u l-prestazzjoni tat-tagħmir.
② Stabbiltà termali
Prinċipju: Il-bidliet fit-temperatura jikkawżaw l-espansjoni termali u l-kontrazzjoni tal-materjal tal-lenti, u b'hekk jinbidlu l-forma tal-lenti; Fl-istess ħin, il-bidliet fit-temperatura jikkawżaw ukoll it-tul ta 'mewġa tad-dijodu tal-lejżer. Dawn il-fatturi jaffettwaw il-prestazzjoni tal-kollimazzjoni tar-raġġ tal-lejżer. Għalhekk, sabiex jiġi żgurat li l-modulu tal-lejżer jista 'jżomm kollimazzjoni tajba taħt ambjenti ta' temperatura differenti, għandhom jittieħdu miżuri ta 'kumpens termali korrispondenti.
Eżempju: F'xi tagħmir tal-lejżer li jeħtieġ li jaħdem f'kundizzjonijiet ambjentali ħorox, bħal firxa tal-lejżer ta 'barra, materjali bi stabbiltà termali tajba jintużaw biex jagħmlu lentijiet u parentesi tad-dijodu tal-lejżer, u s-sensuri tat-temperatura u ċ-ċirkwiti ta' kumpens termali huma mgħammra biex jimmonitorjaw u jikkumpensaw għall-impatt tal-bidliet fit-temperatura fuq il-kollimazzjoni tal-lejżer f'ħin reali.
5. Teknoloġija tat-tiswir tar-raġġ
① Uża lentijiet asferiċi, mirja ċilindriċi jew akkoppjar tal-fibra biex ittejjeb il-kollimazzjoni
Prinċipju: Lentijiet asferiċi jistgħu jikkoreġu aberrazzjonijiet bħal aberrazzjoni sferika permezz ta 'disinn speċjali tal-wiċċ mgħawweġ biex itejbu l-kollimazzjoni tar-raġġ; Il-mirja ċilindriċi jistgħu jaħbtu travi f'direzzjoni speċifika, u ħafna drabi jintużaw biex jikkoreġu d-differenza fl-angoli ta 'diverġenza fid-direzzjonijiet tal-fus veloċi u bil-mod tad-dijodi tal-lejżer; L-akkoppjar tal-fibra jista 'juża l-karatteristiċi tal-waveguide ta' fibri ottiċi biex jinkiseb trasmissjoni kollimata ta 'travi tal-lejżer.
Eżempju: F'xi lejżers ta 'stat solidu, lentijiet asferiċi jintużaw biex jikkombinaw ir-raġġ tal-lejżer biex itejbu l-qawwa tal-ħruġ u l-kwalità tar-raġġ tal-laser. Fit-teknoloġija tal-wiri tal-lejżer, lentijiet ċilindriċi ħafna drabi jintużaw biex jaġġustaw l-angolu ta 'diverġenza tar-raġġ tal-lejżer fid-direzzjonijiet orizzontali u vertikali biex jinkisbu effetti aħjar tal-wiri tal-immaġini.

Metodi komuni għall-ottimizzazzjoni tal-kollimazzjoni tal-lejżer
1. Agħżel Dijodi tal-Laser Angolu ta 'Diverġenza Baxxa Baxxa
① Prinċipju
L-angolu ta 'diverġenza tad-dijodu tal-lejżer huwa wieħed mill-fatturi ewlenin li jaffettwaw il-kollimazzjoni tal-lejżer. Meta dijodu tal-lejżer b'angolu żgħir ta 'diverġenza jarmi lejżer, l-enerġija tar-raġġ hija aktar ikkonċentrata, u tista' żżomm direzzjonalità tajba fl-istadju inizjali, u b'hekk tipprovdi bażi biex tinkiseb raġġ tal-lejżer b'kolimazzjoni għolja.
Tipi differenti ta 'dijodi tal-lejżer għandhom karatteristiċi ta' angolu differenti ta 'diverġenza minħabba differenzi fl-istrutturi u l-proċessi ta' manifattura tagħhom. Pereżempju, dijodi tal-lejżer tal-bir quantum jistgħu jiksbu angolu ta 'diverġenza iżgħar permezz ta' tkabbir speċjali tal-materjal u disinn tal-istruttura tal-medda.
② Metodu u effett ta 'implimentazzjoni
Fid-disinn ta 'tagħmir tal-lejżer, l-għażla ta' dijodu tal-lejżer ta 'angolu ta' diverġenza baxxa adattata skond ir-rekwiżiti speċifiċi ta 'applikazzjoni huwa pass importanti fl-ottimizzazzjoni tal-kollimazzjoni. Pereżempju, f'komunikazzjoni fuq distanza twila, l-għażla ta 'dijodu tal-lejżer b'angolu ta' diverġenza żgħira ħafna tista 'tiżgura l-kollimazzjoni tar-raġġ tal-lejżer waqt it-trasmissjoni u tnaqqas id-diffużjoni u t-telf tal-enerġija.
L-użu ta 'dijodu tal-lejżer ta' angolu ta 'diverġenza baxx jista' jżomm ir-raġġ tal-lejżer f'daqs iżgħar fuq distanza itwal, itejjeb il-luminożità u l-intensità tar-raġġ, u jsaħħaħ il-kapaċità tal-penetrazzjoni u r-riżoluzzjoni tas-sistema tal-lejżer. Fit-teknoloġija tal-ħażna ottika, l-użu ta 'dijodi tal-lejżer ta' angolu ta 'diverġenza baxxa jista' jikseb ħażna ta 'dejta ta' densità ogħla.
2. Uża komponenti ottiċi ta 'preċiżjoni għolja
① Prinċipju
Il-komponenti ottiċi għandhom ir-rwol li jiffokaw, kollimazzjoni u tfassil fis-sistemi tal-lejżer. Komponenti ottiċi ta 'preċiżjoni għolja għandhom prestazzjoni ottika aħjar, bħal aberrazzjoni aktar baxxa, trasmittanza ogħla u kontroll tal-parametri ottiċi aktar preċiż, li jista' effettivament jikkoreġi t-tgħawwiġ tar-raġġi tal-lejżer u jtejjeb il-kollimazzjoni tal-lejżers.
Lenti achromatic hija komponent ottiku komuni ta 'preċiżjoni għolja. Permezz ta 'kombinazzjoni ta' materjal speċjali u disinn ottiku, jista 'jelimina jew inaqqas l-aberrazzjoni kromatika bejn dawl ta' tulijiet ta 'mewġ differenti, sabiex ir-raġġ tal-lejżer ikun jista' jikseb effett ta 'kollimazzjoni tajjeb fit-tulijiet ta' mewġ kollha.
② Metodu u effett ta 'implimentazzjoni
Meta tfassal sistema tal-lejżer, huwa kruċjali li tagħżel komponenti ottiċi ta 'kwalità għolja u twettaq installazzjoni u debugging preċiżi. Pereżempju, l-użu ta 'lentijiet oġġettivi achromatic fil-mikroskopji jista' jtejjeb iċ-ċarezza ta 'l-immaġini u l-eżattezza ta' l-iskannjar bil-lejżer, sabiex ir-raġġ tal-lejżer jista 'jkun iffokat b'mod aktar preċiż fuq il-kampjun u jikseb immaġini b'riżoluzzjoni għolja.
L-użu ta 'komponenti ottiċi ta' preċiżjoni għolja jista 'wkoll itejjeb l-istabbiltà u l-affidabbiltà tas-sistemi tal-lejżer. F'xi kundizzjonijiet ambjentali kumplessi, bħal temperatura għolja, umdità għolja jew ambjent manjetiku qawwi, komponenti ottiċi ta 'kwalità għolja jistgħu jżommu l-istabbiltà tal-prestazzjoni ottika tagħhom u jiżguraw il-konsistenza tal-kollimazzjoni bil-lejżer.

3. Teknoloġija ta 'kalibrazzjoni attiva
① Prinċipju
It-teknoloġija tal-kalibrazzjoni attiva hija li tissorvelja l-istat tar-raġġ tal-lejżer f'ħin reali u taġġusta awtomatikament is-sistema tal-lejżer skond il-parametri ssettjati minn qabel jew sinjali ta 'feedback biex tiżgura li r-raġġ tal-lejżer dejjem iżomm kollimazzjoni tajba. Is-sistema autofocus hija teknoloġija komuni ta 'kalibrazzjoni attiva li tista' tħoss il-pożizzjoni fokali tar-raġġ tal-lejżer u tiffoka b'mod preċiż ir-raġġ fuq il-pożizzjoni fil-mira billi taġġusta l-pożizzjoni tal-lenti jew tar-riflettur.
② Metodu u effett ta 'implimentazzjoni
Fit-tagħmir tal-ipproċessar tal-lejżer, is-sistema autofocus tista 'tissorvelja l-bidla fil-pożizzjoni tal-wiċċ tal-biċċa tax-xogħol f'ħin reali u taġġusta l-punt tal-fokus tar-raġġ tal-lejżer biex tiżgura l-eżattezza u l-kwalità tal-ipproċessar tal-lejżer. Fil-komunikazzjoni bil-lejżer, it-teknoloġija tal-kalibrazzjoni attiva tista 'tiżgura li r-raġġ tal-lejżer ikun allinjat b'mod preċiż mat-tarf li jirċievi, itejjeb l-effiċjenza u l-istabbiltà tal-komunikazzjoni.
Teknoloġija ta 'kalibrazzjoni attiva tista' wkoll tkun ikkombinata ma 'metodi oħra ta' ottimizzazzjoni biex tifforma sistema ta 'kontroll b'ċirkwit magħluq biex ittejjeb aktar l-istabbiltà u l-affidabbiltà tal-kollimazzjoni bil-lejżer. Pereżempju, il-kombinazzjoni tas-sistema tal-autofocus ma 'senser tat-temperatura u ċirkwit ta' kumpens termiku tista 'taġġusta awtomatikament l-istat tal-fokus u tal-kollimazzjoni tar-raġġ tal-lejżer meta t-temperatura tinbidel.
4. Disinn tal-Kontroll tat-Temperatura
① Prinċipju
Il-bidliet fit-temperatura jaffettwaw il-prestazzjoni tad-dijodi tal-lejżer, inklużi d-drift tat-tul tal-mewġa, il-limitu tal-kurrent, eċċ. Dawn il-bidliet se jikkawżaw bidliet fil-proprjetajiet ottiċi tar-raġġ tal-lejżer, li mbagħad jaffettwa l-kollimazzjoni tiegħu. Għalhekk, billi tistabbilizza t-temperatura operattiva tad-dijodu tal-lejżer permezz tad-disinn tal-kontroll tat-temperatura, l-influwenza tat-temperatura fuq ir-raġġ tal-lejżer tista 'titnaqqas u l-kollimazzjoni tal-laser tista' titjieb.
It-tkessiħ tat-TEC (apparat termoelettriku) huwa teknoloġija użata b'mod komuni tat-temperatura li tista 'tikkontrolla b'mod preċiż it-temperatura tad-dijodu tal-lejżer. It-tkessiħ tat-TEC huwa bbażat fuq l-effett Seebeck u jirrealizza funzjonijiet ta 'tkessiħ jew tisħin billi jikkontrolla d-direzzjoni tal-kurrent.
② Metodu u effett ta 'implimentazzjoni
L-integrazzjoni tal-modulu tat-tkessiħ TEC fl-apparat tal-lejżer u l-issettjar tal-parametri xierqa tal-kontroll tat-temperatura skont il-karatteristiċi tad-dijodu tal-lejżer u l-ambjent tax-xogħol jista 'effettivament jistabbilizza t-temperatura operattiva tad-dijodu tal-lejżer. Pereżempju, fil-lejżers ta 'prestazzjoni għolja, l-użu tat-tkessiħ tat-TEC jista' jikkontrolla t-temperatura tad-dijodu tal-lejżer f'firxa ta 'varjazzjoni żgħira ħafna, li jiżgura l-istabbiltà tat-tul tal-mewġ tal-lejżer u l-kollimazzjoni tar-raġġ.
Id-disinn tal-kontroll tat-temperatura jista 'wkoll itejjeb l-affidabbiltà u l-ħajja tat-tagħmir tal-lejżer. Temperatura operattiva stabbli tista 'tipprevjeni li d-dijodu tal-lejżer jiġi bil-ħsara minħabba sħana żejda u jestendi l-ħajja tas-servizz tiegħu. Fl-istess ħin, it-tnaqqis tal-impatt tal-bidliet fit-temperatura fuq ir-raġġ tal-lejżer jgħin ukoll biex itejjeb il-prestazzjoni ġenerali u l-istabbiltà tas-sistema tal-lejżer.

Il-kollimazzjoni bil-lejżer tkejjel prinċipalment il-paralleliżmu u d-diverġenza tar-raġġ tal-lejżer. Il-prestazzjoni tagħha hija relatata mill-qrib ma 'bosta parametri ewlenin tal-modulu tal-lejżer, inkluż id-daqs tal-punt li jarmi d-dawl u l-angolu ta' diverġenza inerenti tad-dijodu tal-lejżer, it-tul fokali u l-aberrazzjoni tal-lenti tal-kollimazzjoni, it-tul tal-mewġa tal-lejżer, il-preċiżjoni tal-assemblaġġ mekkaniku u l-istabbiltà termali tal-modulu, eċċ. u d-disinn tal-kontroll tat-temperatura) jista 'jtejjeb b'mod sinifikanti l-kollimazzjoni, u b'hekk jissodisfa r-rekwiżiti għoljin għall-kwalità tar-raġġ fl-ipproċessar industrijali, komunikazzjonijiet, oqsma mediċi u oħrajn. Fil-futur, teknoloġija ta 'kalibrazzjoni intelliġenti u materjali ottiċi ġodda se jkomplu jippromwovu t-titjib tal-prestazzjoni tal-kollimazzjoni bil-lejżer.
