Taf Il-Klassifikazzjoni tal-Lejżers DOE? (Parti 1)

Lejżers ta' Element Ottiku Diffrattiv (DOE). huwa element ottiku ġdid li qed jiżviluppa b'mod vigoruż f'dawn l-aħħar snin. DOE normalment jadotta proċess ta 'inċiżjoni mikro-nano biex jifforma distribuzzjoni bidimensjonali ta' elementi ta 'diffrazzjoni, kull element ta' diffrazzjoni jista 'jkollu morfoloġija speċifika, indiċi ta' rifrazzjoni, eċċ., Biex tirregola b'mod fin id-distribuzzjoni tal-fażi tal-wavefront tal-lejżer. Il-lejżer diffracted wara li jgħaddi minn kull unità ta 'diffrazzjoni u interfera f'ċerta distanza (ġeneralment infinita jew il-pjan fokali tal-lenti), li jiffurmaw distribuzzjoni speċifika ta' intensità tad-dawl.

Figura 1: A) użu skematiku ta 'elementi ottiċi diffrattivi; B) Outline; C) Skematika tal-mikrostruttura tal-wiċċ

Wara l-miġja ta 'elementi ottiċi ta' diffrazzjoni f'lejżer ta 'qawwa għolja, ipproċessar bil-lejżer, trattament mediku bil-lejżer, immaġini mikroskopiċi, LiDAR, dawl strutturat tad-dawl, wiri tal-lejżer, u oqsma oħra biex juru potenzjal ta' applikazzjoni enormi, il-vantaġġi tiegħu huma prinċipalment:

1) Effiċjenza għolja. L-istruttura tal-unità tad-diffrazzjoni ddisinjata b'mod preċiż tista 'tiżgura li kważi 100 fil-mija tal-enerġija tal-lejżer hija proġettata fuq il-mudell meħtieġ, u l-effiċjenza hija ħafna ogħla minn dik ta' maskri u mezzi oħra.

2) Faċli biex tużah. L-elementi ottiċi diffrattivi għandhom daqs u piż żgħir ħafna u jistgħu jintużaw meta jiddaħħlu fil-mogħdija ottika. F'ħafna każijiet, jista 'jintuża ma' lentijiet standard, mirja tal-kamp, ​​għanijiet mikroskopiċi, eċċ.

3) Flessibilità. Grazzi għall-iżvilupp mgħaġġel tat-teknoloġija tal-ipproċessar mikro u nano, DOE jista 'jiġi personalizzat għal lejżers differenti jew distribuzzjonijiet differenti ta' intensità/fażi tad-dawl fil-mira. Fl-istess ħin, l-istruttura tal-passaġġ tad-dawl tal-applikazzjoni DOE hija sempliċi ħafna, u lentijiet differenti jistgħu jintużaw biex jinkisbu tikek ħfief ta 'daqsijiet ġeometriċi differenti.

Bħala tip ġdid ta 'apparat ottiku, huwa meħtieġ li wieħed jifhem il-karatteristiċi tiegħu meta tagħżel / tuża elementi ottiċi diffrattivi.

2. il-prinċipji bażiċi ta ' l-għażla ta ' l-element ottiku diffractive

Skont użi differenti, DOE normalment jista 'jinqasam f'forma ta' raġġ, qsim tar-raġġ, dawl strutturat, multi-fokus, ġenerazzjoni ta 'raġġ speċjali oħra, eċċ. Kull kategorija għandha prinċipji, disinn u karatteristiċi ta 'applikazzjoni differenti. B'mod ġenerali, jeħtieġ li jiġu nnutati l-prinċipji li ġejjin qabel ma tagħżel li tuża l-komponenti DOE:

1) Ir-raġġ iġġenerat mill-element ottiku diffrattiv ma jistax jikser il-liġi tal-propagazzjoni tad-dawl; Id-distribuzzjoni speċifika tal-intensità tad-dawl mibnija minnha tista 'teżisti biss f'ċertu fond ta' kamp. Għalhekk, meta tkun qed tintuża, it-topografija tal-post meħtieġa, id-daqs, id-distanza tax-xogħol, il-fond tal-kamp, ​​eċċ., Xi kultant ma jistgħux ikunu t-tnejn, u jeħtieġ li jsiru kompromessi;

2) Elementi ottiċi diffrattivi huma ġeneralment iddisinjati skont il-wavelength tal-lejżer, l-apertura tar-raġġ, il-modalità tar-raġġ (M2), u d-distribuzzjoni tal-intensità tal-kamp qrib, għalhekk dawn il-parametri għandhom jitkejlu b'mod aktar preċiż qabel l-għażla. In-nuqqas ta 'qbil bejn il-parametri tal-użu u l-parametri tad-disinn se jwassal għal effett ta' użu fqir jew saħansitra mhux użat;

3) Elementi ottiċi diffrattivi huma sensittivi għall-Angolu tad-dawl inċidentali u jeħtieġu preċiżjoni u stabbiltà aħjar ta 'aġġustament tal-passaġġ ottiku;

4) Il-biċċa l-kbira tal-elementi ottiċi diffrattivi jirregolaw b'mod preċiż il-fażi tal-wavefront tal-laser inċidentali, għalhekk komponenti oħra fil-mogħdija ottika bħall-lenti inversa/trażmissjoni, lenti, eċċ., Għandhom jużaw apparati ta 'differenza ta' preċiżjoni għolja u ta 'mewġ baxx, inkella, se taffettwa l-effett finali;

5) Bħal ma 'elementi ottiċi ta' trażmissjoni konvenzjonali, skont ir-rekwiżiti ta 'tul ta' mewġ differenti u intensità tal-lejżer, elementi ottiċi ta 'diffrazzjoni jistgħu jkunu magħmula minn kwarz, ħġieġ, ħaġar prezzjuż, plastiks u reżini, ZnSe, u materjali infra-aħmar oħra, u jistgħu wkoll ikunu miksija bi film kontra r-rifless.

3. Element tal-iffurmar tar-raġġ

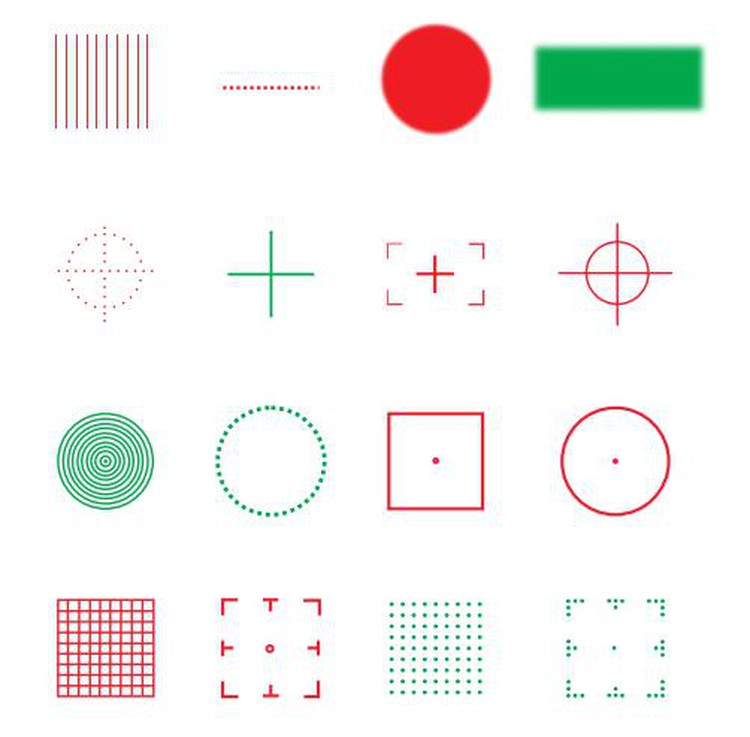

It-tiswir tar-raġġ b'DOE jista 'jikseb il-forma tal-post speċifikata (kwadru, poligonu, strixxa, ċirku, u ċirku, eċċ.) U distribuzzjoni tal-enerġija (bħal top ċatt, Gaussian, ċirku, tip M, eċċ.) Fuq il-wiċċ tax-xogħol.

1) Ġeneratur tal-kpiepel ta 'fuq

Id-distribuzzjoni ta 'fuq ċatt tintuża f'diversi xeni bħal sbuħija medika tal-lejżer, ipproċessar tal-lejżer, trattament tal-wiċċ, eċċ. Ġeneraturi tar-raġġ ta' fuq ċatt jistgħu jittrasformaw lejżers b'modalità trasversali waħda (distribuzzjoni Gaussian, M2< 1.3) Transform into a circular, square, strip, and other uniform light intensity and clear edge distribution.

① Karatteristiċi tal-ġeneratur tar-raġġ flat-top:

· Adattat għal raġġ Gaussian b'modalità trasversali waħda, M2 < 1.3;

· Il-ġeneratur flat-top għandu l-aħjar effett meta jitqiegħed fuq il-qadd tar-raġġ Gaussian;

· Il-ġeneratur flat-top ma jistax jipproduċi spots bi skala iżgħar mil-limitu tad-diffrazzjoni, ġeneralment 1.5 sa 5 darbiet il-limitu tad-diffrazzjoni;

· Meta l-ġeneratur flat-top ikun qed jintuża, l-element ottiku jeħtieġ differenza baxxa tal-mewġ, u l-apertura effettiva għandha tkun aktar mid-doppju tad-dijametru tal-qadd tar-raġġ inċidentali, preferibbilment 2.5 darbiet;

· Il-forma tar-raġġ fil-mira u d-distribuzzjoni tal-intensità jistgħu jinżammu biss f'ċerta medda ta 'distanza, ġeneralment nofs id-daqs tal-post;

· Sensittivi għal dijametru tad-dawl inċidentali, pożizzjoni taċ-ċentru tad-dawl inċidentali, Angolu inċidentali, eċċ.

② Applikazzjonijiet ewlenin tal-ġeneratur tar-raġġ flat-top:

· Ipproċessar u trattament bil-lejżer: mikrotoqba, tħaffir, iwweldjar, qtugħ, immarkar, korrużjoni

· Mediċina u Sbuħija

· Wirja bil-lejżer

· Immarkar u stampar.

2) Diffużur ottiku / Omoġenizzatur

L-omoġenizzatur tar-raġġ jista 'wkoll jipproduċi varjetà ta' forom u distribuzzjoni uniformi ta 'enerġija (jew distribuzzjoni speċifika) ta' tikek tad-dawl. B'differenza mill-ġeneratur tar-raġġ ta 'fuq ċatt, li jdawwar ir-raġġ Gaussian f'distribuzzjoni ta' fuq ċatt, l-omoġenizzatur tar-raġġ omoġenizza t-tikek mhux uniformi u mqassma b'mod irregolari. Ġeneratur tar-raġġ ta 'fuq ċatt għal modalità waħda (M2< 1.3) Laser use, beam homogenizer for multi-mode laser homogenization effect is better.

L-omoġenizzaturi tar-raġġ normalment jużaw l-"angolu tad-diffużjoni" biex jikkaratterizzaw l-abbiltà tad-diverġenza tar-raġġ kollimat wara li jgħaddi mill-apparat. Jistgħu jintgħażlu lentijiet ta 'tulijiet fokali differenti biex jinkisbu żoni ta' projezzjoni differenti.

①Uża l-karatteristiċi tal-omoġenizzatur tar-raġġ:

· Insensittiv għat-tqegħid vertikali u d-devjazzjoni laterali;

· Id-devjazzjoni ta 'inċidenza Angle se twassal għal żieda żgħira f'ordni żero;

· Insensittiv għad-daqs tad-dawl inċidentali u l-polarizzazzjoni; Ebda rekwiżiti speċjali għall-kwalità tal-komponenti ottiċi;

· L-effett ta 'omoġenizzazzjoni ta' lejżer b'mod wieħed b'M2 żgħir mhuwiex tajjeb, u hemm truf ta 'interferenza, iżda t-tarf tal-mudell huwa ċar; L-effett ta 'omoġenizzazzjoni ta' laser multimode b'M2 kbir huwa tajjeb ħafna, iżda t-tarf huwa kemmxejn imċajpra.

FIG. Effett ta' omoġenizzazzjoni tal-omoġenizzatur tar-raġġ fuq laser b'modalità waħda (xellug) u multi-modalità (lemin)

Għal rekwiżiti ta 'omoġenizzazzjoni tal-lejżer b'mod wieħed, ġeneralment huwa rakkomandat li jintuża ġeneratur flat-top, fil-każ li l-ġeneratur flat-top ma jkunx jista' jintuża (bħall-post M2 huwa żgħir, iżda d-distribuzzjoni tal-intensità hija irregolari).

②Applikazzjonijiet ewlenin tal-omoġenizzatur tar-raġġ:

· Omoġenizzazzjoni u iffurmar tal-intensità tad-dawl tal-lejżer

· Ipproċessar u trattament: tħaffir, tidwib, immarkar, immarkar, iwweldjar

· Sbuħija medika

· L-iffurmar tar-raġġ tal-laser excimer

· Soppressjoni tal-post tas-sħana
